Teljes szervó PVC fóliatekercs vágó újratekercselő
A gép neve
Frossz-ServoPVC film tekercs vágó visszatekercselő
A GW-1300S egy nagy sebességű vágó- és visszatekercselő. Alkalmas BOPP/CPP/PET/PE/lamináló fólia/fémfólia és egyéb tekercsanyagok stb. vágására és visszatekerésére. Fejlett mechanikai, elektromos, optikai és pneumatikus technológiát és alkatrészeket integrált. Ez a gép nagy teljesítményűnek bizonyult, mint például a nagy sebesség, a nagy stabilitás, a könnyű kezelhetőség és a nagy vágási tisztaság. Ez egyfajta ideális gép a hasításhoz.
A gép jellemzői
1 Függőleges középső tekercselő és hasítógép, a le- és visszatekercselés a gép mindkét oldalán található.
2.A letekercselő rész egy tengely nélküli hidraulikus rész. A letekercselés szélességét egy rack típusú beállító rúd állítja be.
3. A vonóhenger egy gumihenger szerkezet, amely gumihengert nyomóhengerként használ, hogy alkalmazkodjon az anyaghasítás eltérő minőségéhez és teljesítményéhez. Nyomógörgős pneumatikus vezérlés, állítható nyomás, inkább az egyszerű és gyors működését tükrözi.
4. A hasítás a lapos kés cseréjével történik. Különböző anyagoktól függően a hasítási mód függő hasítással vagy késréses hasítással választható.

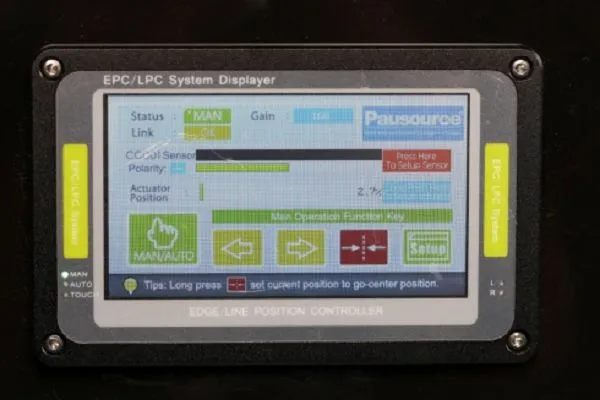

5. Hajtás integrált vezérlés, szervomotorral hajtott, CCD szonda vezérlés.
Gép leírása
GW1300S teljes szervo filmtekercs vágógép
A gép műszaki adatai
|
típus |
GW1300S |
|
Anyagvastagság |
0.012--0.15 mm |
|
Mechanikus sebesség |
500 m/perc |
|
Hatékony szélesség |
1300 mm |
|
Letekercselés átmérője |
Φ800(MAX)mm |
|
Visszatekercselés átmérője |
Φ600(MAX)mm |
|
ENSZ. Mag átmérője |
3/6 hüvelykes |
|
Újra. mag átmérője |
3 hüvelykes (opcionális 6 hüvelykes) |
|
A hasítás módja |
Lapos kés |
|
Hasítási szélesség |
20-1300mm |
|
Feszülési tartomány |
0-300N |
|
Korrekciós pontosság |
Kisebb vagy egyenlő, mint ±0,3 mm |
|
Visszatekerési pontosság |
Kisebb vagy egyenlő, mint ±0,1 mm |
|
Erő |
≈33 Kw |
|
Feszültség |
AC380V |
|
Dimenzió |
L4660*W2195*H2030mm |
|
Levegő nyomás |
0.7 MPa |
A pontos specifikációk a tényleges modelltől függenek. Minden specifikáció előzetes értesítés nélkül változhat.
Gép kép
Minta befejezése
